يوروKS Analysis KS 900
رادار اختراق أرضي بتقنية FMCW | عمق 60 مترًا
“الحل الأمثل للكشف عن التجاويف والأنفاق العميقة”
جهاز ks 900 تقنية رائدة في الكشف عن الكنوز

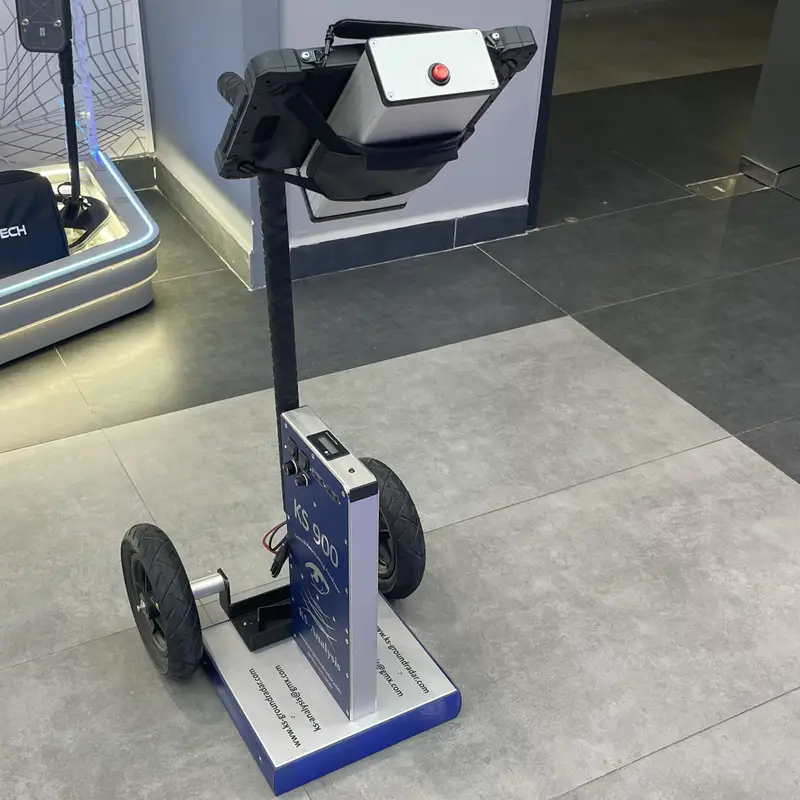

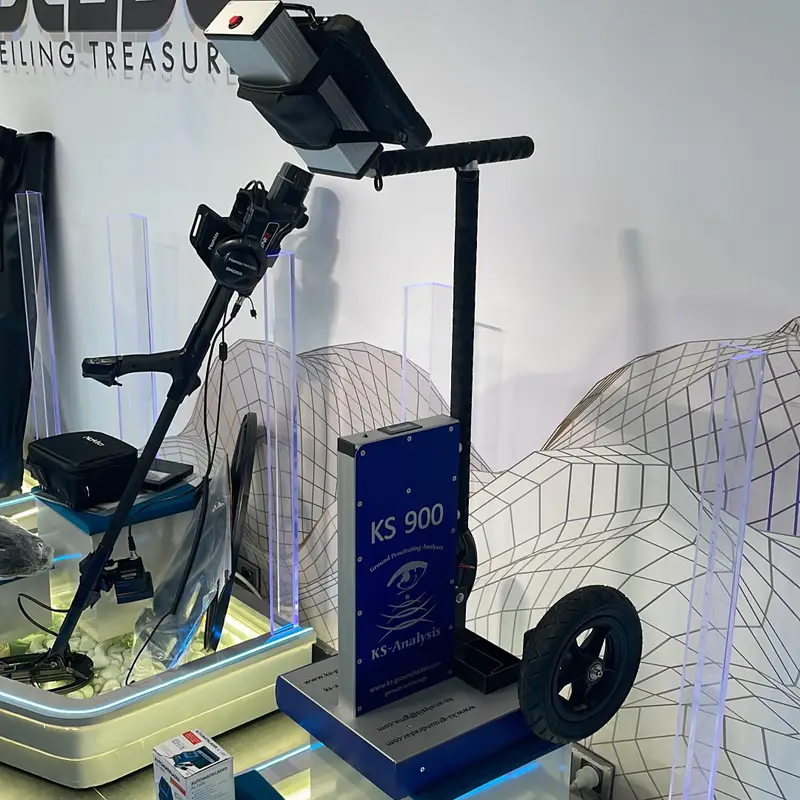

رادار KS Analysis KS 900 هو رادار متطور بتقنية FMCW (الموجة المستمرة المعدلة التردد) مصمم خصيصًا للتطبيقات الجيولوجية والأثرية الاحترافية. على عكس أنظمة الرادار المخترق للأرض النبضية التقليدية، يستخدم KS 900 إرسالًا مستمرًا متعدد الترددات، مما يسمح باختراق أعمق ودقة أعلى في آن واحد.
تم تطوير هذا الجهاز وتصنيعه في ألمانيا، وهو مصمم لتحديد مواقع الشذوذات تحت الأرض في أعماق الأرض، مثل التجاويف والأنفاق والمخابئ والأساسات القديمة. يتيح تصميمه المتين والمناسب لجميع أنواع التضاريس لمشغل واحد مسح مساحات واسعة بكفاءة عالية.
النظام مكتفٍ ذاتيًا تمامًا بوحدة تحكم مدمجة، مما يعني عدم الحاجة إلى حاسوب محمول خارجي أو كابلات حساسة أثناء التشغيل.
بفضل قدرة الكشف التي تصل إلى 60 مترًا (بحسب خصائص التربة)، يوفر جهاز KS 900 تصويرًا فوريًا ثنائي وثلاثي الأبعاد لما تحت السطح، مما يمكّن المختصين من اتخاذ قرارات مدروسة في الموقع.
يتميّز بكونه جهاز كشف معادن وفراغات تحت الأرض ذا تصميم مدمج وخفيف الوزن فيسهُل حمله واستخدامه لفترات طويلة بلا إجهاد ليصير رفيقًا مثاليًا للرحلات الميدانية عبر شتّى التضاريس. وتسهّل لوحة التحكّم باللمس عملية التشغيل والتحكّم الكامل فتقلّل من تعقيد الإعدادات وترفع كفاءة البحث.
الوظائف والتكنولوجيا
- 1. تقنية FMCW
يُتيح رادار الموجة المستمرة المُعدّلة التردد مسحًا واسع النطاق، مما يوفر دقة عالية في الأعماق الضحلة واختراقًا فائقًا للأهداف العميقة في آنٍ واحد. - 2. عرض مرئي فوري

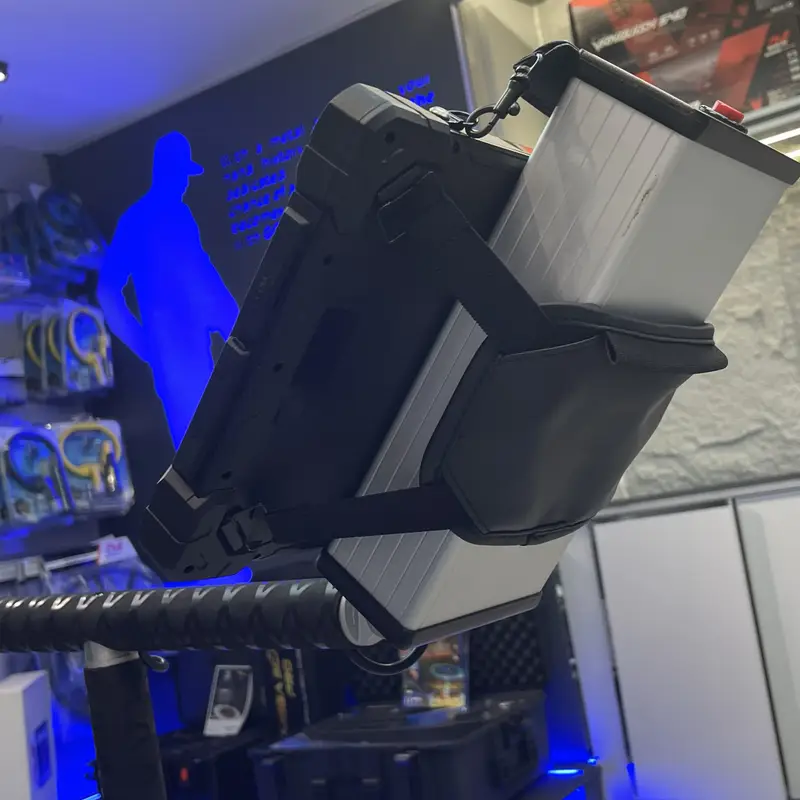

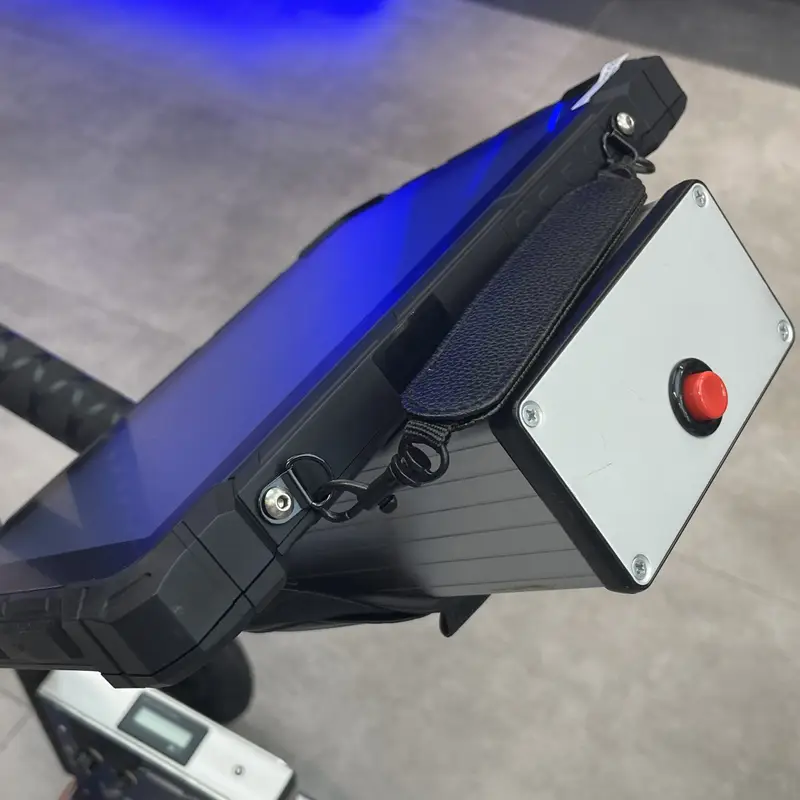

تتم معالجة البيانات فورًا على الجهاز اللوحي المُدمج. يمكن للمستخدمين التبديل بين عرض المقاطع العرضية ثنائية الأبعاد وعرض الحجم ثلاثي الأبعاد مباشرةً في الموقع. - 3. تصميم هوائي واحد
يستخدم جهاز KS 900 هوائيًا عريض النطاق محميًا يغطي نطاقًا واسعًا من الترددات، مما يلغي الحاجة إلى تبديل الملفات لأعماق مختلفة. - 4. التشغيل على جميع أنواع التضاريس

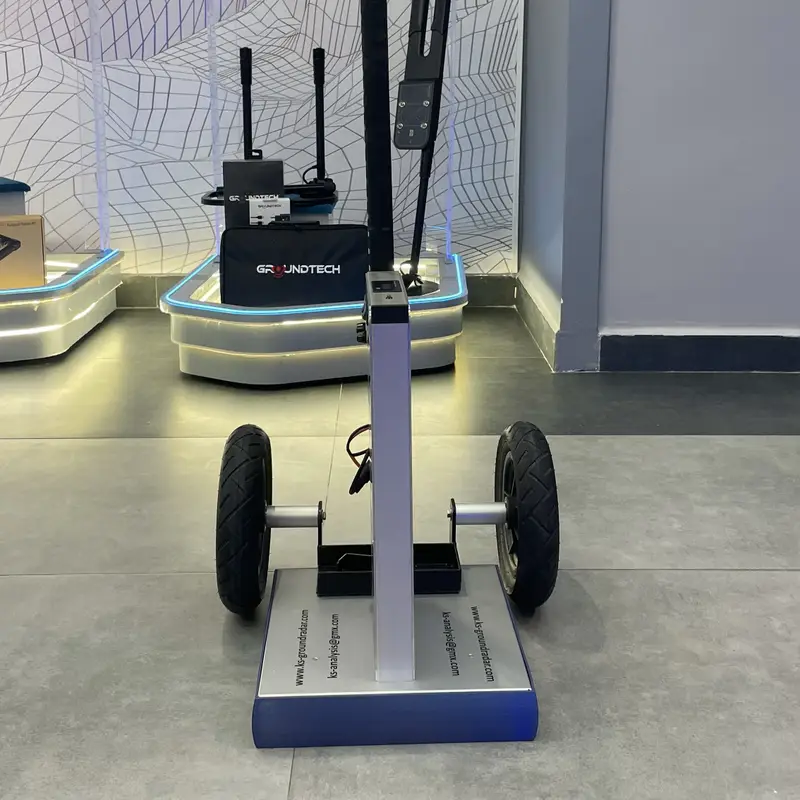

صُمم نظام العربة المتين للعمل على الأراضي غير المستوية، مما يضمن ثبات وضعية الهوائي، وهو أمر بالغ الأهمية للحصول على بيانات رادار دقيقة. - 5. تصدير البيانات
يمكن تصدير بيانات المسح الضوئي عبر منفذ USB لإجراء المزيد من التحليلات باستخدام برامج جيولوجية احترافية مثل Voxler أو Surfer.
مقارنة: KS 900 مقابل KS 700
| الميزة | KS 700 (كلاسيك) | KS 900 (متقدم) |
|---|---|---|
| وحدة التحكم | يتطلب كمبيوتر خارجي | جهاز لوحي بشاشة لمس مدمج |
| أقصى عمق | حتى 40 مترًا | حتى 60 مترًا |
| سهولة النقل | يتطلب تجميعًا يدويًا | نظام عربة قابل للطي |
| واجهة المستخدم | برنامج قياسي | عرض ثلاثي الأبعاد في الوقت الحقيقي |
| نوع الهوائي | FMCW قياسي | FMCW عريض النطاق ومحصّن |
محتويات الباكج والجهاز
- ✔
وحدة التحكم KS 900 (شاشة لمس) - ✔
هوائي FMCW عريض النطاق - ✔
عربة متنقلة قابلة للطي - ✔
حزمة بطارية 12 فولت
- ✔
شاحن سريع (110V/220V) - ✔
كابل بيانات USB - ✔
برنامج عرض ثلاثي الأبعاد - ✔
حقيبة نقل متينة
البيانات الفنية التفصيلية
| I. معلومات عامة | |
| 1. الشركة المصنعة | KS Analysis |
|---|---|
| 2. بلد المنشأ | ألمانيا |
| 3. الموديل | KS 900 |
| 4. نوع الجهاز | رادار اختراق الأرض (GPR) |
| 5. الاستخدام | الجيولوجيا، علم الآثار، كشف الفراغات |
| II. أداء الرادار | |
| 6. تقنية الرادار | FMCW (موجة مستمرة معدلة التردد) |
| 7. نوع الهوائي | هوائي عريض النطاق محمي |
| 8. نطاق التردد | 30 ميجاهرتز – 900 ميجاهرتز (عريض النطاق) |
| 9. أقصى عمق كشف | حتى 60 مترًا (الحجر الجيري/الجاف) |
| 10. معدل أخذ العينات | مستمر في الوقت الحقيقي |
| 11. المعايرة | ضبط أرضي تلقائي |
| 12. معالجة الإشارة | معالجة رقمية DSP |
| III. وحدة التحكم والشاشة | |
| 13. الواجهة | وحدة تحكم مدمجة |

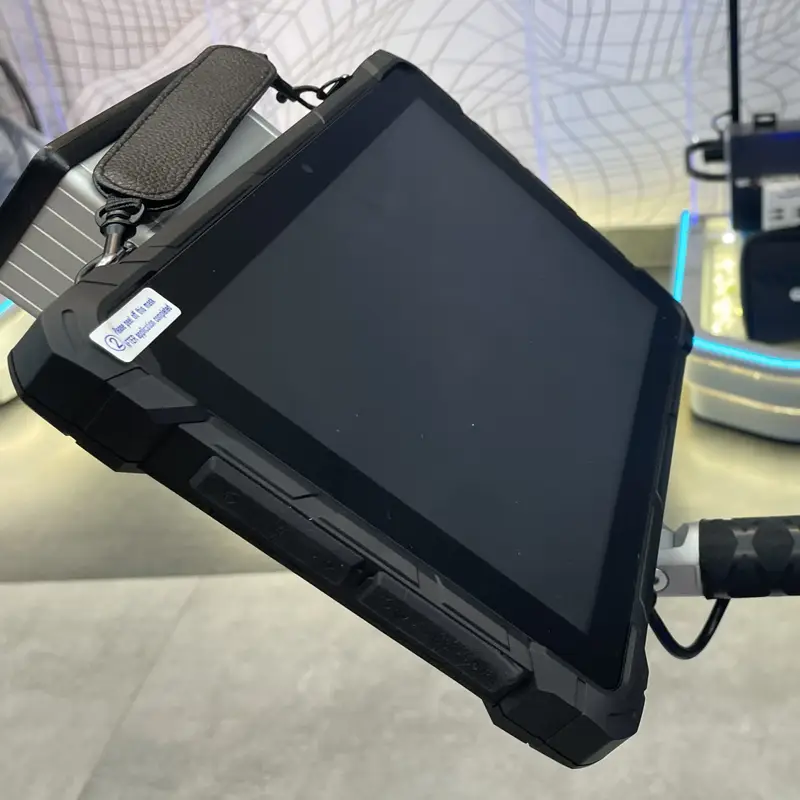

| 14. نوع الشاشة | شاشة LCD تعمل باللمس |
| 15. حجم الشاشة | 10 بوصات |
| 16. نظام التشغيل | Windows / Linux مدمج |
| 17. أوضاع العرض | مقطع ثنائي الأبعاد 2D، حجم ثلاثي الأبعاد 3D |
| 18. تخزين البيانات | قرص SSD داخلي (قابل للتوسعة) |
| 19. تصدير البيانات | USB 3.0 |
| IV. الطاقة والمواصفات الفيزيائية | |
| 20. نوع البطارية | رصاص محكم الإغلاق / ليثيوم أيون |
| 21. الجهد | 12 فولت تيار مستمر |
| 22. مدة التشغيل | حوالي 8 ساعات |
| 23. الوزن (بعد التجميع) | حوالي 5.5 كجم |
| 24. مادة العربة | ألمنيوم/مواد مركبة متينة |
| 25. نوع العجلات | إطارات هوائية للطرق الوعرة |
| 26. درجة حرارة التشغيل | -10°م إلى +50°م |
| 27. درجة حرارة التخزين | -20°م إلى +60°م |
| 28. فئة الحماية | IP54 (مقاوم لرذاذ الماء) |
| 29. التجميع | تجميع سريع بدون أدوات |
| V. معلومات إضافية | |
| 30. البرنامج المرفق | KS Analysis 3D Suite |
| 31. برامج طرف ثالث | متوافق مع Voxler / Surfer |
| 32. وزن الشحن | حوالي 18 كجم |
| 33. الوثائق | أدلة باللغة الإنجليزية/الألمانية |
| 34. التدريب | دروس فيديو مرفقة |
| 35. الضمان | سنتان |
عرض فيديو توضيحي لجهاز KS 900
الأسئلة الشائعة
س: ما هو أقصى عمق لجهاز KS 900؟
ج: يستخدم جهاز KS 900 تقنية رادار FMCW للوصول إلى أعماق تصل إلى 60 مترًا (حوالي 200 قدم) في ظروف التربة المثالية مثل الحجر الجيري أو الرمال الجافة.
س: هل يحتاج إلى كمبيوتر محمول منفصل؟
ج: لا، يتميز جهاز KS 900 بوحدة تحكم مدمجة مع شاشة تعمل باللمس لتحليل البيانات وعرضها مباشرة في الميدان.
س: هل يمكنه اكتشاف الأجسام غير المعدنية؟
ج: نعم، بصفته رادار اختراق أرضي (GPR)، فإنه يكتشف التغيرات بناءً على الاختلافات في الخصائص العازلة، مما يسمح له بالعثور على الأنابيب البلاستيكية، الفراغات، الأنفاق، والهياكل الحجرية.
